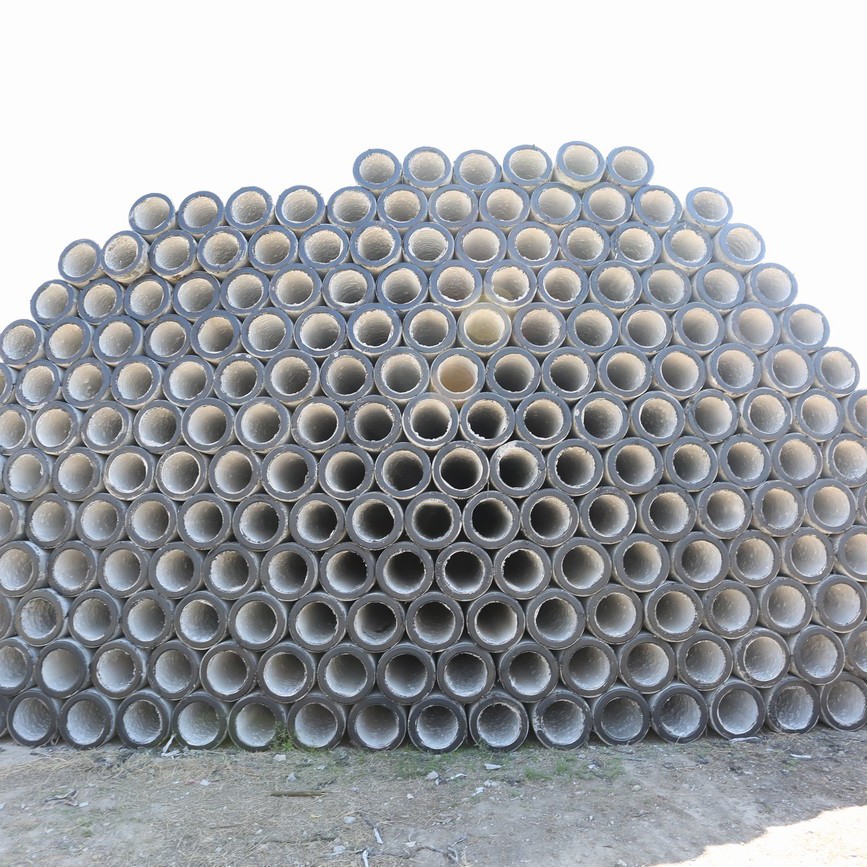

環(huán)形混凝土制品廣泛用于電力工業(yè)，通訊領(lǐng)域和懸鏈線的架空線。 它具有許多優(yōu)點(diǎn)，例如水泥電線桿的耐用性，簡單的維護(hù)和鋼的低成本。它的功能僅需預(yù)制。但是，與預(yù)制水泥電線桿的一般工業(yè)產(chǎn)品不同，將它們用作架空輸電線路上的電線桿不僅與人們的生活和安全有更大的關(guān)系，而且起著更重要的作用。水泥電線桿主要用于在混凝土硬化之前對(duì)鋼筋施加張力?；炷劣不螅ㄟ^粘結(jié)力將其錨固在鋼筋上，以使鋼筋縮回并促進(jìn)混凝土預(yù)應(yīng)力的形成。桿受負(fù)載因素影響，其現(xiàn)有的預(yù)壓縮應(yīng)力將全部抵消混凝土拉力期間的拉應(yīng)力。在這種情況下，不僅不會(huì)出現(xiàn)橫向裂紋，而且可以改變普通鋼筋混凝土水泥電線桿的缺點(diǎn)。

　　在生產(chǎn)水泥電線桿時(shí)，水泥電線桿要經(jīng)過離心和蒸汽固化過程。 在使用水泥的早期階段，必須進(jìn)行平行比較實(shí)驗(yàn)，以確保在生產(chǎn)期間可以選擇適合生產(chǎn)工藝條件的水泥品種。 通常情況下，必須選擇標(biāo)簽大于42.5R的波特蘭水泥。3天的強(qiáng)度需要大于30MPa，28天的強(qiáng)度需要大于50MPa。 選擇該條件可以方便設(shè)計(jì)適當(dāng)量的水泥，也可以使離心混凝土的強(qiáng)度達(dá)到一定的標(biāo)準(zhǔn)。其中，水泥的凝結(jié)時(shí)間也與電線桿的生產(chǎn)密切相關(guān)。 在生產(chǎn)電線桿的過程中，它與一般工程完全不同。 在混凝土配制過程中，離心時(shí)間較長。因此，初始設(shè)定時(shí)間應(yīng)保持在90分鐘以上，最終設(shè)定時(shí)間應(yīng)至少為150分鐘。在夏季，我們必須更加注意控制工作的嚴(yán)格性。 有必要通過沸騰方法來提高穩(wěn)定性測試的嚴(yán)格性。如果水泥中含有過量的游離氧化鈣，氧化鎂，三氧化硫等，不僅會(huì)影響水泥的體積，還會(huì)在生產(chǎn)電極時(shí)造成水泥電線桿嚴(yán)重的問題。膨脹開裂現(xiàn)象。水泥中的添加劑還必須具有良好的相容性。對(duì)于新生產(chǎn)的混凝土制品，坍落度不僅必須形成良好的內(nèi)聚力和保水性，而且還應(yīng)避免滲出和偏析。

　　由于碎石的級(jí)分對(duì)混凝土制品的可加工性有很大的影響，當(dāng)混凝土顆粒之間的間隙增大時(shí)，它將導(dǎo)致混凝土出現(xiàn)松散和空洞，從而影響混凝土的強(qiáng)度。破碎指數(shù)也需要控制在合理的值。在正常情況下，如果破碎指數(shù)較大，則可以發(fā)現(xiàn)在石頭中形成了更多的風(fēng)化弱石。因此，石材的泥漿含量不應(yīng)超過1%。為了確保其堅(jiān)固性，必須使用硫酸鈉溶液對(duì)其進(jìn)行測試，以便將石材在飽和溶液中浸泡五次以減少質(zhì)量損失。在堿反應(yīng)測試的后期，由石頭制備的樣品破裂，并且樣品固化超過6個(gè)月。對(duì)于預(yù)應(yīng)力混凝土制品，使用的鋼絲還必須滿足某些標(biāo)準(zhǔn)。禁止鋼絲表面有異物或鋼絲表面有缺陷。機(jī)械性能和工藝性能還必須滿足相關(guān)標(biāo)準(zhǔn)和相關(guān)要求。

　　以上就是關(guān)于混凝土制品水泥電線桿的工藝淺析，希望對(duì)您有所幫助，想要了解更多詳細(xì)信息，歡迎關(guān)注保定永生水泥制品有限公司。
